分光光度计技术原理、构造及应用

   分光光度计原理是我们从事实验室仪器研究和应用的人员需要掌握的知识。分光光度计就是利用分光光度法对物质进行定量定性分析的仪器。该仪器是实验室、科研机构、医疗、农业、食品厂、饮用水厂等机构必备检验设备。已经成为现代分子生物实验室常规仪器。常用于核酸,蛋白定量以及细菌生长浓度的定量。分光光度计基本原理是指采用一个可以产生多个波长的光源,通过系列分光装置,从而产生特定波长的光源,光源透过测试的样品后,部分光源被吸收,计算样品的吸光值,从而转化成样品的浓度。样品的吸光值与样品的浓度成正比。单色光辐射穿过被测物质溶液时,被该物质吸收的量与该物质的浓度和液层的厚度(光路长度)成正比,其关系如下式:分光光度计基本原理示意图

A=-lg(I/I。)=-lgT=kLc

式中 :

A 为吸光度;
I。为入射的单色光强度;
I 为透射的单色光强度;
T 为物质的透射率;
k 为摩尔吸收系数;
L 为被分析物质的光程,即比色皿的边长;
c 为物质的浓度。

物质对光的选择性吸收波长,以及相应的吸收系数是该物质的物理常数。当已知某纯物质在一定条件下的吸收系数后可用同样条件将该供试品配成溶液,测定其吸收度,即可由上式计算出供试品中该物质的含量。在可见光区,除某些物质对光有吸收外,很多物质本身并没有吸收但可在一定条件下加入显色试剂或经过处理使其显色后再测定,故又称比色分析。由于显色时影响呈色深浅的因素较多,且常使用单色光纯度较差的仪器,故测定时应用标准品或对照品同时操作。

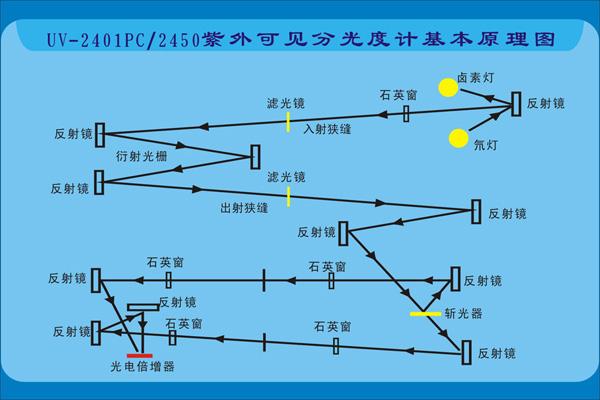

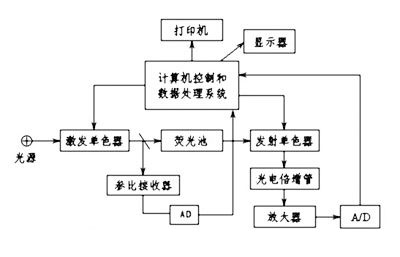

分光光度计原理图



核酸的定量

    核酸的定量是分光光度计使用频率Zui高的功能。可以定量溶于缓冲液的寡核苷酸,单链、双链DNA,以及RNA。核酸的Zui高吸收峰的吸收波长260nm。每种核酸的分子构成不一,因此其换算系数不同。定量不同类型的核酸,事先要选择对应的系数。如:1OD的吸光值分别相当于50μg/ml的dsDNA,37μg/ml的ssDNA,40μg/ml的RNA,30μg/ml的Olig。测试后的吸光值经过上述系数的换算,从而得出相应的样品浓度。测试前,选择正确的程序,输入原液和稀释液的体积,尔后测试空白液和样品液。然而,实验并非一帆风顺。读数不稳定可能是实验者Zui头痛的问题。灵敏度越高的仪器,表现出的吸光值漂移越大。
    事实上,分光光度计的设计原理和工作原理,允许吸光值在一定范围内变化,即仪器有一定的准确度和精确度。如Eppendorf Biophotometer的准确度≤1.0%(1A)。这样多次测试的结果在均值1.0%左右之间变动,都是正常的。另外,还需考虑核酸本身物化性质和溶解核酸的缓冲液的pH值,离子浓度等:在测试时,离子浓度太高,也会导致读数漂移,因此建议使用pH值一定、离子浓度较低的缓冲液,如TE,可大大稳定读数。样品的稀释浓度同样是不可忽视的因素:由于样品中不可避免存在一些细小的颗粒,尤其是核酸样品。这些小颗粒的存在干扰测试效果。为了Zui大程度减少颗粒对测试结果的影响,要求核酸吸光值至少大于0.1A,吸光值Zui好在0.1-1.5A。在此范围内,颗粒的干扰相对较小,结果稳定。从而意味着样品的浓度不能过低,或者过高(超过光度计的测试范围)。Zui后是操作因素,如混合要充分,否则吸光值太低,甚至出现负值;混合液不能存在气泡,空白液无悬浮物,否则读数漂移剧烈;必须使用相同的比色杯测试空白液和样品,否则浓度差异太大;换算系数和样品浓度单位选择一致;不能采用窗口磨损的比色杯;样品的体积必须达到比色杯要求的Zui小体积等多个操作事项。
    除了核酸浓度,分光光度计同时显示几个非常重要的比值表示样品的纯度,如A260/A280的比值,用于评估样品的纯度,因为蛋白的吸收峰是280nm。纯净的样品,比值大于1.8(DNA)或者2.0(RNA)。如果比值低于1.8或者2.0,表示存在蛋白质或者酚类物质的影响。A230表示样品中存在一些污染物,如碳水化合物,多肽,苯酚等,较纯净的核酸A260/A230的比值大于2.0。A320检测溶液的混浊度和其他干扰因子。纯样品,A320一般是0。

蛋白质的直接定量(UV法)

    分光光度计原理说明的这种方法是在280nm波长,直接测试蛋白。选择Warburg公式,光度计可以直接显示出样品的浓度,或者是选择相应的换算方法,将吸光值转换为样品浓度。蛋白质测定过程非常简单,先测试空白液,然后直接测试蛋白质。由于缓冲液中存在一些杂质,一般要消除320nm的“背景”信息,设定此功能“开”。与测试核酸类似,要求A280的吸光值至少大于0.1A,Zui佳的线性范围在1.0-1.5之间。实验中选择Warburg公式显示样品浓度时,发现读数“漂移”。这是一个正常的现象。事实上,只要观察A280的吸光值的变化范围不超过1%,表明结果非常稳定。漂移的原因是因为Warburg公式吸光值换算成浓度,乘以一定的系数,只要吸光值有少许改变,浓度就会被放大,从而显得结果很不稳定。蛋白质直接定量方法,适合测试较纯净、成分相对单一的蛋白质。紫外直接定量法相对于比色法来说,速度快,操作简单;但是容易受到平行物质的干扰,如DNA的干扰;另外敏感度低,要求蛋白的浓度较高。

比色法蛋白质定量

    蛋白质通常是多种蛋白质的化合物,比色法测定的基础是蛋白质构成成分:氨基酸(如酪氨酸,丝氨酸)与外加的显色基团或者染料反应,产生有色物质。有色物质的浓度与蛋白质反应的氨基酸数目直接相关,从而反应蛋白质浓度。
    比色方法一般有BCA,Bradford,Lowry 等几种方法。
    Lowry 法:以Zui早期的Biuret反应为基础,并有所改进。蛋白质与Cu2+反应,产生蓝色的反应物。但是与Biuret 相比,Lowry法敏感性更高。缺点是需要顺序加入几种不同的反应试剂;反应需要的时间较长;容易受到非蛋白物质的影响;含EDTA,Tritonx-100,ammonia sulfate 等物质的蛋白不适合此种方法。
    BCA(Bicinchoninine acid assay)法:这是一种较新的、更敏感的蛋白测试法。要分析的蛋白在碱性溶液里与Cu2+反应产生Cu+,后者与BCA形成螯合物,形成紫色化合物,吸收峰在562nm波长。此化合物与蛋白浓度的线性关系极强,反应后形成的化合物非常稳定。相对于Lowry法,操作简单,敏感度高。但是与Lowry法相似的是容易受到蛋白质之间以及去污剂的干扰。
    Bradford法:这种方法的原理是蛋白质与考马斯亮兰结合反应,产生的有色化合物吸收峰595nm。其Zui大的特点是,敏感度好,是Lowry和BCA 两种测试方法的2倍;操作更简单,速度更快;只需要一种反应试剂;化合物可以稳定1小时,方便结果;而且与一系列干扰Lowry,BCA反应的还原剂(如DTT,巯基乙醇)相容。但是对于去污剂依然是敏感的。Zui主要的缺点是不同的标准品会导致同一样品的结果差异较大,无可比性。
    某些初次接触比色法测定的研究者可能为各种比色法测出的结果并不一致,感到迷惑,究竟该相信哪种方法?由于各种方法反应的基团以及显色基团不一,所以同时使用几种方法对同一样品得出的样品浓度无可比性。例如:Keller等测试人奶中的蛋白,结果Lowry,BCA测出的浓度明显高于Bradford,差异显著。即使是测定同一样品,同一种比色法选择的标准样品不一致,测试后的浓度也不一致。如用Lowry测试细胞匀浆中的蛋白质,以BSA作标准品,浓度1.34mg/ml,以a球蛋白作标准品,浓度2.64mg/ml。因此,在选择比色法之前,Zui好是参照要测试的样本的化学构成,寻找化学构成类似的标准蛋白作标准品。另外,比色法定量蛋白质,经常出现的问题是样品的吸光值太低,导致测出的样品浓度与实际的浓度差距较大。关键问题是,反应后1011分光光度计的重要配件——比色杯的颜色是有一定的半衰期,所以每种比色法都列出了反应测试时间,所有的样品(包括标准样品),都必须在此时间内测试。时间过长,得到的吸光值变小,换算的浓度值降低。除此,反应温度、溶液PH值等都是影响实验的重要原因。此外,非常重要的是,Zui好是用塑料的比色法。避免使用石英或者玻璃材质的比色杯,因为反应后的颜色会让石英或者玻璃着色,导致样品吸光值不准确。

细菌细胞密度(OD 600)

    实验室确定细菌生长密度和生长期,多根据经验和目测推断细菌的生长密度。在遇到要求较高的实验,需要采用分光光度计准确测定细菌细胞密度。OD600是追踪液体培养物中微生物生长的标准方法。以未加菌液的培养液作为空白液,之后定量培养后的含菌培养液。为了保证正确操作,必须针对每种微生物和每台仪器用显微镜进行细胞计数,做出校正曲线。实验中偶尔会出现菌液的OD值出现负值,原因是采用了显色的培养基,即细菌培养一段时间后,与培养基反应,发生变色反应。另外,需要注意的是,测试的样品不能离心,保持细菌悬浮状态。

分光光度计的重要配件——比色杯

    比色杯按照材质大致分为石英杯、玻璃杯以及塑料杯。根据不同的测量体积,有比色杯和毛细比色杯等。一般测试核酸和紫外定量蛋白,均采用石英杯或者玻璃杯,但是不适合比色法测定。因为反应中的染料(如考马斯亮兰)能让石英和玻璃着色,所以必须采用一次性的塑料杯。而塑料杯一般不适合用于在紫外范围内测试样品。
    由于另外测试的样品量不同,所以一般分光光度计厂家提供不同容积的比色杯以满足用户不同的需求。目前市场已经存在一种既可用于核酸、紫外蛋白质定量,亦可用于蛋白比色法测定的塑料杯,样品用量仅需50μl,比色杯单个无菌包装,可以回收样品。如EppendorfUVette®塑料比色杯,是目前比色杯市场上一个革新。随着生命科学以及相关学科发展,对此类科学的实验研究提出更高的要求,分光光度计将是分子生物学实验室不可缺少的仪器,也成为微生物、食品、制药等相关实验室的必备设备之一。

分光光度原理

基本原理

    利用紫外光、可见光、红外光和激光等测定物质的吸收光谱,利用此吸收光谱对物质进行定性定量分析和物质结构分析的方法,称为分光光度法或分光光度技术,使用的仪器称为分光光度计,这种分光光度计灵敏度高,测定速度快,应用范围广,其中的紫外/可见分光光度技术更是生物化学研究工作中必不可少的基本手段之一。
1. 光谱:
    光是电磁波,可用波长“λ”表示,电磁波谱是由不同性质的连续波长的光谱所组成,对于生物化学来说,Zui重要的波长区域是可见光和紫外光。
    光的波长是二个相邻的波峰之间的距离。
    光的传播是由相互垂直的电场分量“E”和磁场分量“H”所构成。
λ=C/ν
λ——波长 C——光速 ν——频率,单位时间通过一个定点的波数。
光又可以看作是由具有能量的粒子所组成。这些粒子所具有的原能量“E”由下式算出:
E=h•ν
H——普朗克常数( 6.624×10-27尔格•秒)
ν——频率
    紫外区可分为紫外(近紫外)和真空紫外(远紫外)。由于吸收池(又称样品池、比色杯等)和光学元件以及氧气能吸收小于190nm波长的光,因此常规紫外测定集中在近紫外区,即200nm~400nm。可见光区为400nm~800nm。
    组成物质的分子均处于一定能态并不停地运动着,分子的运动可分为平动、转动、振动和分子内电子的运动,每种运动状态都处于一定的能级,因此分子的能量可以写成:
E=E0+E平+E转+E振+E电
    E0是分子内在的不随分子运动而改变的能量,平动能E平只是温度的函数,因此与光谱有关的能量变化是分子的转动能量、振动能量和分子的电子能量。
    分子的每一种能量都有一系列的能级,能级不是任意的,而是具有量子化特征的,通常分子处于基态,当它吸收一定能量跃迁到激发态,则产生吸收光谱。分子转动、振动和电子能级的跃迁,相应地产生转动、振动及电子光谱。
    按照量子力学原理,分子能态按一定的规律跳跃式地变化,物质在入射光的照射下,分子吸收光时,其能量的增加是不连续的,物质只能吸收一定能量的光,吸收光的频率和两个能级间的能量差要符合下列关系:
E=E2- E1=h
    E1、E2分别表示初能态和终能态的能量,初能态与终能态之间的能量差愈大,则所吸收的光的频率愈高(即波长愈短),反之则所吸收的光的频率愈低(即波长愈长)。由于吸收是不连续的,因此在光的一定部位出现一系列吸收暗带。因为分子转动、振动及电子能级跃迁的能量差别较大,因此,它们的吸收光谱出现在不同的光谱区域。分子转动能级级差小,△E<0.05电子伏特(ev),分子转动光谱的吸收出现在远红外或微波区。振动能级纵间的差别较大,E=0.05~1.0 ev,振动光谱出现在中红外区。电子能级的级差更大, E=1~20ev,所以由电子跃迁得到的光谱出现在可见、紫外或波长更短的光谱区。
    分光光度计原理说明,可见光、紫外光吸收光谱,是由于分子中联系较松散的价电子被激发产生跃迁从而吸收光辐射能量形成的,即分子由基态变为激发态,电子由一个低能级的轨道(即成键轨道),吸收了光能量跃迁到高能级轨道(称为反键轨道)。
与吸收光谱有关的三种电子是:
⑴ 二个原子的电子沿其对称方向相互形成的共价键(即单键),称σ 键, 构成 键的电子称σ电子,如C-C、C-H键。
⑵ 平行于二个原子轨道形成的价键(即双键),称π 键,形成π键的电子称为 π电子,如C=C键。
⑶ 未共享成键的电子,称n电子。
各种电子跃迁所需能量大小的顺序是:
n→π*<π→π*≤ n→σ*<π→σ*<σ→π*<σ→σ*
    紫外吸收光谱主要是由于双键电子,尤其是共轭双键中的π电子和未共享的电子对的激发所产生的。所以各种物质分子对紫外光的吸光性质取决于该分子的双键数目和未共享电子对的共轭情况等。
如下表所示:
电子跃迁类型与紫外吸收波长(nm)关系表
电子跃迁类型 例 子 紫外吸收波长范围
σ→σ* C-H 100~150 nm
π→π*( 非共轭 ) C=O <200 nm
π→π*( 共轭 ) =C-C= 200~300 nm
n→π* C=O ~300 nm
π→π*跃迁:此类跃迁所需能量较小,吸收波长在紫外区的200~300
nm,不饱和烃、共轭烯烃及芳香烃均可发生这类跃迁,氨基酸、蛋白质与核酸均含有大量共轭双键,因而200~300
nm的紫外吸收测定,在生化实验技术中有极广泛的用途。
若逐渐改变照射某物质的入射光的波长,并测定物质对各种波长光的吸收程度(吸光度“A”或光密度“O.D”)或透射程度(透光度“T”),以波长λ作横坐标,“A”或“T”为纵座标,画出连续的“A~λ”或“T~λ”曲线,即为该物质的吸收光谱曲线。
吸光度 A
D
C
B
λmax λmin 波长(nm)
由上图可以看出吸收光谱的特征:
⑴曲线上“A”处称Zui大吸收峰,它所对应的波长称Zui大吸收波长,以λmax表示。
⑵曲线上“B”处有一谷,称Zui小吸收,它所对应的波长,所对应的波长,称Zui小吸收波长,以λmin 表示。
⑶曲线上在Zui大吸收峰旁边有一小峰“C”,称肩峰。
⑷在吸收曲线的波长Zui短的一端,曲线上“D”处,吸收相当强,但不成峰形,此处称为末端吸收。
    λmax是化合物中电子能级跃迁时吸收的特征波长,不同物质有不同的Zui大吸收峰,所以它对鉴定化合物极为重要。吸收光谱中,λmax、λmin、肩峰以及整个吸收光谱的形状决定于物质的性质,其特征随物质的结构而异,所以是物质定性的依据。
    测定某物质的紫外吸收光谱的曲线,可与已知标准的紫外光谱图相对照,对照时须注意测定的条件,如溶剂、浓度等。
    常用标准的紫处吸收光谱是萨德勒研究实验公司编制的“Sadtler”紫外标准图谱集,到七十年代末为止已收集28585个化合物紫外光谱图,此外还有药物和非极性溶剂紫外光谱图2000多幅。
    由于化合物紫外吸收峰较少,而且峰形都很宽,不象红外光谱是许多指纹峰,所以在用紫外吸收光谱进行化合物定性鉴定时,应注意:化合物相同,其紫外光谱应完全相同;但是紫外光谱相同不一定化合物就相同,可能仅是存在某些相同的发色团或基团,因此在鉴定时应与红外光谱相结合。
    由于电子跃迁的同时也引起分子的转动和振动光谱,要把电子跃迁和分子振动、转动的跃迁完全分开是不可能的,因此我们常见的紫外吸收光谱是由一个或几个宽的吸收谱带所组成。
    紫外光谱中常用的术语有发色团、助色团、增色效应和减色效应。
    发色团:凡是与饱和碳氢化合物连接能引起n→π*、π→π*、 n→σ*
    等电子跃迁的基团称为发色团。例如:C=C、C=O等发色团。
    助色团:助色团是一些具有非共价键的基团(如OH、NH2、SH等)。这些基团在波长>200nm处没有吸收,当它与发色团相连接时,使发色团的吸收带向长波移动,称为红移(或浅色效应),红移的同时吸收带的强度增加。若助色团与发色团相连接,产生n→π* 跃迁,使吸收波长向短波移动,称为兰移(或深色效应)。
增色效应(hyperchromic effect):
    核酸变性或降解,使得DNA或RNA溶液对紫外光的吸收明显增加,即ε值(吸光系数或称消光系数)显著升高,此现象称为增色效应。此效应是由于碱基之间电子相互作用的改变所致,通常在260nm处测量。
减色效应(hypochromic effect):
    在一定的条件下,变性的核酸又可以复性,此时ε值又明显减少,回复到原来的核酸分子ε值较低的水平,即此时DNA或RNA溶液的紫外光吸收显著降低,此现象称为减色效应,此效应也是由于碱基之间电子相互作用的变化所引起的,通常在260nm条件下测量。

2. 光吸收定律:

朗伯——比尔(Lambert-beer)光吸收定律:
A=-lgT=εb c
A——吸光度,又称光密度“O.D”。
T——透光度, T=I / I。, I。——为照射到吸收池上的光强,I——为透过吸收池的光强。
ε——摩尔吸光系数或克分子吸光系数(L•mol-1•cm-1)。
b——样品光程(cm),通常使用1.0cm 的吸收地,b=1cm。
C——样品浓度(mol/L)。
    由上式可以看出:吸光度A与物质的吸光系数“ε”和物质的浓度“C”成正比。
    摩尔吸光系数:是物质对某波长的光的吸收能力的量度。ε越大,吸收光的能力越强,相应的分光度法测定的灵敏度就越高。ε值越大,说明电子跃迁的几率大,通常ε=10~105:一般认为ε> 104为强吸收;ε=103~104 为较强吸收;ε< 102为弱吸收,此时分光光度法不灵敏。因为通常使用分光光度计可检测出的Zui小吸光度A=0.001, 所以,当b=1cm,ε=105时,可检测的溶液Zui小浓度是C=10-8 mol/L。
    常用的吸光系数还有一种百分吸光系数,即在某一波长下,溶液浓度为1%(W /V),液层厚度b=1cm时的吸光度,以E1%λmax表示。
C——百分浓度(W / V)。
L——液层厚度,吸收杯光径长度。 A——吸光度。
    Zui大吸收波长λmax时的ε 和E1%λmax值可用下式换算:
ε=E1%λmax×分子量 / 10
    吸光度“A”有一个重要性质是其具有加和性:
A=ε1C1b1+ε2C2b2+ε3C3b3+……=
    即混合物的总吸光度等于溶液中的各组份各自在该波长下吸光度的算术和。这是多元混合物分光光度法定量分析的基础。
    若溶液中各溶质的吸光系数ε相同,则各溶质吸光度的大小与溶质浓度成比例。例如,离子交换柱层析分离核苷酸实验中可利用吸光度计算回收率:
m=C•V , ∵ , ∴
m——溶质的量 C——溶质浓度
V——溶液体积 A——吸光度
ε——吸光系数 b——吸收池光径
∴ 回收率 (100%)
(上式中假设ε总和各核苷酸的ε近似相等)
例一:尿嘧啶核苷酸溶液用1cm石英吸收池测定
260nm处的吸光度为0.650,用同一吸收池测定纯溶剂的吸光度为0.070,计算尿嘧啶溶液的摩尔浓度,已知其摩尔吸光系数
= 8.2×103 M-1cm-1(M=mol / L)。
∵ A= εbC ∵ A=(溶剂加样品的吸光度)-(溶剂的吸光度)
∴ A=0.650-0.070=0.580 ∵ b=1cm
∴ C==7.1×10-5 mol / L
例二:1%(W/V,10 mg /
ml)酪氨酸酶溶液的吸光度为24.9(1cm吸收池,280nm),计算A280=0.250的酪氨酸酶溶液的浓度。
由于这两种酶溶液的百分吸光系数“E1%1cm,280nm”是相同的,因此可用正比例法计算浓度。
∵ ∴ ∴ C未知=0.01%=0.1mg / ml

分光光度计的组成和构造

1.组成:各种型号的紫外/可见分光度计,不论是何种型式,基本上都由五部分组成:(1)光源;(2)单色器(包括产生平行光和把光引向检测器的光学系统);(3)样品室;(4)接收检测放大系统;(5)显示或记录器。
     国产分光光度计近年来已有很大的发展,各种档次的分光光度计都已更新升级换代,可见光系列有:721、722、723等型号,紫外/可见光系列有:751、752、753、754、756等型号,主要生产厂为上海谱元仪器等。
    瑞士KONTRON康强公司生产的UNICON860型紫/可见光分光光度计,是双光束、快速自动扫描、荧屏显示的高档分光光度计。这种双光束分光光度计的特点是来自光源的连续光谱经凹面全息光栅分光后,由出射狭缝得到单色光,经过由电机带动的25周/秒左右的旋转镜分解为“样品”、“参比”光束,顺序分时通过参比池和样品吸收池,照射到光电倍增管上,由于两条光路是几乎同时测量,参比信号又不断与标准电压比较,使参比信号恒定,所以由光源、单色器、外界杂光、光电倍增管以及电源电压等带来的影响,仪器均能自动消除。Zui快波长扫描速度为1200nm/min,有五种测量功能和五种数据处理功能。


    200分光光度计的样品和参比光路,分别有各自的带温控的光电二极管检测器,因而取消了电机带动的旋转镜,大大提高了仪器的稳定性及各项检测指标,其波长范围是190nm~1100nm,吸光度测定范围是0~3A,可变狭缝宽度为1nm、2nm和5nm,仪器使用微机控制时,扫描速度Zui高可达6000nm/min,宽大的样品室可以安装各种附件,仪器性能优良,适合教学、科研使用。该仪器的使用说明详见附录。

2. 构造:
⑴ 光源:
    理想光源的条件是:①能提供连续的辐射;②光强度足够大;③在整个光谱区内光谱强度不随波长有明显变化;④光谱范围宽;⑤使用寿命长,价格低。
    用于可见光和近红外光区的光源是钨灯,现在Zui常用的是卤钨灯(Halogenlamp),即石英钨灯泡中充以卤素,以提高钨灯的寿命。适用波长范围是320~1100nm。由于能量输出的波动为电压波动的四次方倍,因此电源电压必须稳定。
    用于紫外光区的是氘灯(Deuteriumlamp),适用波长范围是195~400nm,由于氘灯寿命有限,国产氘灯寿命仅五百小时左右,要注意节约灯时。
⑵ 单色器:
    单色器是分光光度计的心脏部分,它的作用是把来自光源的混合光分解为单色光并能随意改变波长。它的主要组成部件和作用是:
①入射狭缝——限制杂散光进入。
②色散元件——即棱镜或光栅,是核心部件,可将混合光分解为单色光。
③准直镜——把来自入射狭缝的光束转化为平等光,并把来自色散元件的平等光聚焦于出射狭缝上。
④出射狭缝——只让额定波长的光射出单色器。
    转动棱镜或光栅的波长盘,可以改变单色器出射光束的波长;调节出入射狭缝隙的宽度,可以改变出射光束的带宽和单色光的纯度。
    光栅:光栅有透射光栅和反射光栅,实际应用的都是反射光栅,它又可分为平面反射光栅(即通称的反射光栅或闪烁光栅)和凹面反射光栅两类,凹面反射光栅可以起色散元件和准直镜两个作用,使色散后的光束聚焦于出射狭缝,得到锐线光谱。

光栅的刻制方法有两种:
    机刻光栅:用金刚刀挤压镀于硬质玻璃上0.5~1的铝反射层而得。刻制工作量极大,一般每分钟只能刻10条线,刻100mm宽的600线/mm的光栅要100小时。Zui多刻到3600线/mm。由于其制造周期长,成本高,一般只能制得少量的母光栅,而实际应用的多是复制光栅,即在母光栅上涂上硅油,再镀上一层铝,用环氧树脂粘下来,就得到复制光栅。机刻光栅的缺点是线槽稍有缺陷时就会出现“鬼线”,即位于光谱强线两侧的模糊不清的假线。
    全息光栅:用全息照相法刻制的高精度光栅。即用高强度的相干性极好的单色光,如激光,用高分辨的感光材料——光致抗蚀剂记录干涉条纹,曝光1小时,化学处理掉受光部分,再进行真空镀膜(镀铝),得到全息反射光栅。这种光栅几乎没有线槽间的周期误差,几乎没有“鬼线”,杂散光很少。Zui大线槽密度可达6500线/mm,Zui大直径可达400mm,刻线越多,分辨率就越高,Zui常用的是1200~1500线/mm的全息光栅。

狭缝、光谱频带宽度和分辨率:

    出射狭缝的宽度通常有两种表示方法:一为狭缝的实际宽度,以毫米(mm)表示,另一种为光谱频带宽度,即指由出射狭缝射出光束的光谱宽度,以毫微米nm表示。例如,出射狭缝的宽度是6nm,并不是说出射狭缝的宽度是6nm,而是指由此狭缝射出的光具有6nm的光谱带宽。
    纯粹的单色光只是一种理想情况,分光光度计所能得到的“单色光”,实际上只是具有一定波长范围的谱带,狭缝越宽,所包括的波长范围也愈宽。
    对单色光纯度来说,狭缝是愈窄愈好,但光的强度也就越弱,因此狭缝不能无限制地小,狭缝的Zui小宽度取决于检测器能准确地进行测量的Zui小光能量。目前达到的Zui小宽度为0.1nm。
    光谱有效频带宽度“b’”——是检测器检测到的光能量为峰值一半处的二点间的波长间隔,如下所示:
光强度 P
b’ ——光谱有效频带宽(nm)
b ——狭缝宽度(mm) 1/2h
——线色散率 b’ 光谱有效频带宽b’
dλ——波长差 1/2h
dS——出射狭缝平面上二条 波长λ
光线(dλ)所分开的距离(mm)
    由上式可以看出,b’与b成正比, 与线色散率成反比。线色散率越大,则可得到的有效频带宽度越小。
    分辨率:是仪器对相邻的两个峰可分辨的Zui小波长间隔,是仪器分辨邻近二条谱线的能力。
    例如若可分开钠双线:则高的分辨率可达:R=105。所以,狭缝宽度b越小,光谱带宽b’越小,分辨率就越高。
    何种情况算是能够分辨:定义为二条谱线的峰与谷处于同一位置时,此二个峰认为是刚好能分辨。
    由于光栅分光其色散是线性的,所以只用一种狭缝宽度对各种波长的光的测量,其分辨率都相同,即狭缝宽度不必经常调节。只要光强能达到要求,应使用尽可能小的狭缝宽度,以提高分辨率。
⑶样品室:包括有池架、吸收池(即比色杯)、以及各种可更换的附件。池架有普通池架和恒温池架,恒温池架有水恒温池架和电恒温池架。水恒温池架需用循环水恒温装置打入循环水保持池架恒温,控温精度为0.1℃,电恒温池架十分昂贵,控温精度可达 0.05℃。
    吸收池有光学玻璃杯和石英玻璃杯两种。光学玻璃杯因为普通光学玻璃吸收紫外光,因此只能用于可见光,适用波长范围是400nm~2000nm。石英玻璃杯可透过紫外光、可见光和红外光,是Zui常使用的吸收池,使用波长范围是180nm~3000nm。
    吸收池的形状有长方形,方形和园筒形,光程可由0.1cm至10cm,Zui常用的是1cm池(容积3ml),光程要求极精确,透光的玻璃面要严格垂直于光路,有的石英杯上方刻有箭头“→”,标明杯子使用时的透光方向,反方向使用会有偏差。
    有各种用途的石英吸收池:如液体池、气体池、微量池(容积5μl~1ml)、流动池(测量连续流动的样品)、长光径池(测量稀溶液用)、可装拆池(便于清洗)等。石英杯通常还配有玻璃或塑料盖,用以防止样品挥发和氧化,以及杯内样品的快速混合。

吸收池使用注意事项:
① 要彻底清洗,尤其是盛过蛋白质等溶液,干后形成一层膜,不易洗去,通常杯子不用时可放在
1%洗洁净液中浸泡,去污效果好,使用时用水冲洗干净,要求杯壁不挂水珠,还可以用绸布丝线或软塑料制作一个小刷子清洗杯子。
② 严禁用手指触摸透光面,因指纹不易洗净。严禁用硬纸和布擦拭透光面,只能使用镜头纸和绸布。
③ 严禁加热烘烤。急用干的杯子时,可用酒精荡洗后用冷风吹干。决不可用超声波清洗器清洗。
④吸收池的校正:要固定参比杯和样品杯,可在杯的毛玻璃面上写上记号。用盛有参比液的参比杯和样品杯测定吸光度“A0”,样品杯换上样品液后测定的吸光度为“A1”,则校正后的实际吸光度A为:A= A1-A0高档的分光光度计有自动置零系统,可将二个杯子的偏差置零。

其他重要附件:

高档分光光度计的样品室还可以更换各种重要附件,用于各种特殊量测。如换上“积分球”,可用来检测微弱透光和不透光的样品。换上“凝胶扫描装置”,可用于电泳凝胶胶条上样品带的扫描测量。

⑷ 检测器:检测器是一种光电转换设备,即把光强度以电讯号显示出来,常用的检测器有光电管,光电倍增管和光电二极管等三种。
①光电管:光电管可检测10微微安(10-11A)的光电流,管内抽真空充入惰性气体,常用国产真空光电管有GD-5兰敏光电管(适用波长为210~625nm);GD-6红敏光电管(适用波长为625~1000nm)。751型分光光度计即使用这两只光电管。
②光电倍增管:它是检测弱光的Zui灵敏Zui常用的光电元件,其灵敏度比光电管高200多倍,光电子由阴极到阳极重复发射9次以上,每一个光电子Zui后可产生106~107个电子,因此总放大倍数可达106~107倍,光电倍增管的响应时间极短,能检测10-8~10-9秒级的脉冲光。其灵敏度与光电管一样受到暗电流的限制,暗电流主要来自阴极发射的热电子和电极间的漏电。
③光电二极管:其原理是这种硅二极管受紫外~近红外辐射照射时,其导电性增强的大小与光强或正比。近年来分光光度计使用光电二极管作检测器在增加,虽然其灵敏度还赶不上光电倍增管,但它的稳定性更好,使用寿命更长,价格便宜,因而许多著名品牌的高档分光光度计都在使用它作检测器。尤其值得注意的是由于计算机技术的飞速发展,使用光电二极管的二极管阵列分光光度计有了很大的发展,二极管数目已达1024个,大大提高了分辨率。这种新型分光光度计的特点是“后分光”,即氘灯发射的光经透镜聚焦后穿过样品吸收池,经全息光栅色散后被二极管阵列的各个二极管接收,信号由计算机进行处理和存储,因而扫描速度极快,约10ms就可完成全波段扫描,绘出吸光度、波长和时间的三维立体色谱图,可以Zui方便快速地得到任一波长的吸收数据,它Zui适宜用于动力学测定,也是高效液相色谱仪Zui理想的检测器。
⑸ 显示装置:低档分光光度计现在已都使用数字显示,有的还连有打印机。现代高性能分光光度计均可以连接微机,而且有的主机还使用带液晶或CRT荧屏显示的微处理机和打印绘图机,有的还带有标准软驱,存取数据更加方便(例如SPECORD200)。
